鏈條導向件作為鏈傳動系統中不可或缺的輔助元件,主要作用是限制鏈條運行軌跡、減少鏈條跳動及偏移,同時降低運行摩擦,延長設備壽命。隨著工業輸送系統的復雜化與高速化,對鏈條導向件的性能和結構也提出了更高的要求。
從原理上講,鏈條導向件通過在鏈條運動區域內設置具有限定功能的支撐結構,實現對鏈條位置的物理引導,避免其脫軌或與其他部件產生干涉。尤其在高頻啟停、曲線傳動或垂直升降場合,導向件的精度與耐磨性能顯得尤為重要。
目前常見的鏈條導向件主要有以下幾種結構形式:

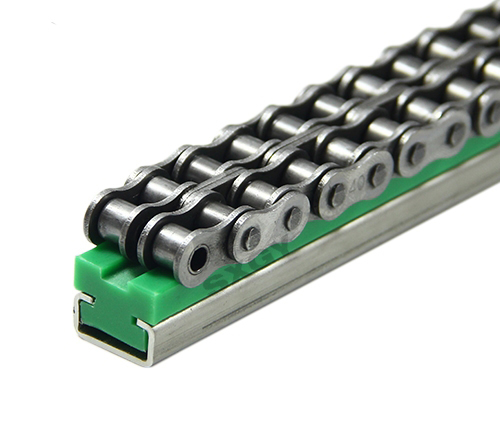

U型導向件:適用于雙邊鏈條運行,結構緊湊,適合食品輸送與自動裝配線。
單側L型導向件:適用于靠墻布局或空間受限設備,便于單側引導。
滑槽式導向件:用于高強度或高溫鏈條系統,適合重載或高速運行場合。
環型導向件:用于輸送方向需轉彎的系統,如圓形傳送帶、分揀系統等。
在材質方面,鏈條導向件常使用高分子聚乙烯、尼龍或改性聚甲醛等材料。這些材料具備良好的耐磨性、自潤滑性和耐沖擊性,同時具有一定的抗化學腐蝕性能,可適應不同工業環境。
安裝方式方面,多采用嵌入式安裝或螺栓固定,部分高精度導向件還支持模塊化拼裝,便于維護與更換。為提高設備運行穩定性,設計導向件時還需結合鏈輪尺寸、鏈節間距、輸送方向等參數進行匹配。
實際應用中,鏈條導向件廣泛用于食品包裝設備、物流分揀線、木材輸送、機械自動化裝配等多個行業。選擇合適的導向件結構與材料,不僅提升設備的整體性能,還能有效降低故障率和運維成本。
