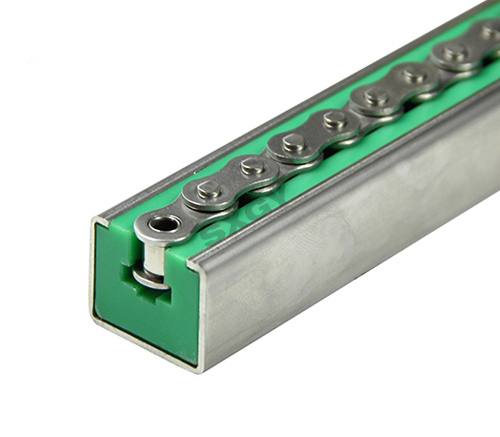

鏈條導向件作為鏈條運行中的支撐與定位元件,其尺寸精度對鏈條的運行穩定性具有直接影響。加工公差控制是衡量導向件質量的重要指標之一,不同行業、設備及運行速度對其公差控制要求存在差異。
通常情況下,標準工程塑料鏈條導向件的外形尺寸公差控制在±0.2mm以內,關鍵部位如鏈槽寬度、卡口間距等公差范圍則控制在±0.05mm至±0.1mm之間。這一范圍可滿足多數輸送設備的運行需求,確保鏈條在導向件中平穩通過,避免跳鏈或偏移。
對于要求較高的食品或醫藥設備,公差范圍可能需進一步收緊,部分設備甚至對導向件的平面度、垂直度提出專項公差要求。此類導向件一般采用數控加工或模具成型工藝,并配合檢測工裝進行全檢或抽檢。
影響公差控制的因素包括原材料的熱穩定性、成型工藝參數、刀具磨損程度及加工環境的溫濕度控制等。導向件的裝配公差還需配合整機結構共同考慮,確保與鏈輪、導軌、支架之間實現合理配合。
加工企業通常會根據客戶圖紙或標準圖譜進行尺寸控制,并在產品出廠前提供尺寸檢測報告,以驗證其精度符合技術要求。
